Lichtplanung im Neubau
Hallo liebe Community,
meine Frau und ich haben heute erfahren, dass KW 44 der Rohbau stehen soll🙈. Jetzt scharrt der Elektriker mit den Hufen……sind heute das erste mal die Anschlüsse durchgegangen.
Allerdings sind wir uns bei den Decken noch nicht so ganz sicher. Eventuell hängen wir die Wohnzimmer, Diele, Ess und Küchendecke im EG ab und Badezimmer OG. Dann hätten wir nur noch eine Raumhöhe von 2,60m. Könnten dann aber Einbauleuchten anbringen. Diese sollen dimmbar sein und wahrscheinlich über luxor living steuerbar. Natürlich sollen auch die anderen Lampen (Hängeleuchten) daran angeschlossen werden.
Jetzt stellt sich nur die Frage wie ordnet man die Lampen am gescheitesten an?

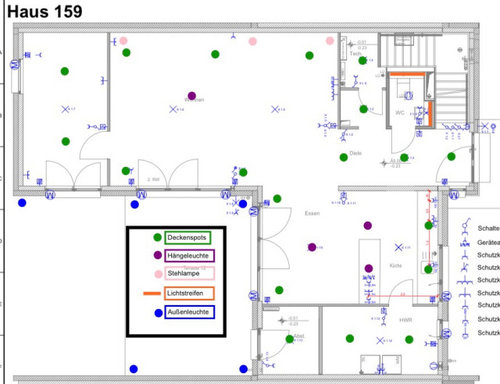

Ich habe hier mal zwei Pläne angehängt.
Wir wären euch mega dankbar für ein paar Ratschläge und Erfahrungen ☺️.
Es ist einfach sooo schwierig sich das vorzustellen.
Kommentare (16)
ankestueber
vor 2 JahrenTimo Becker
vor 2 JahrenSo in etwa wird es aussehen 🤔.
Ja, die x sind die Stellen wo ein Kabel aus der Decke kommt die Decke wird eventuell abgehängt und dann sollen die Lampen so wie die Punkte angebracht werden, insofern das Sinn macht 😅.
Ähnliche Diskussionen
Keller im Neubau?
Kommentare (27)Liebe n811e, wenn ich jetzt mal an unseren Haustechnikraum (6m²) und die Waschküche (10m²) denke, so bin ich gesamt bei ca. 16 m². Und da ist jetzt noch das eine oder andere "Gelump" drin, das man "eigentlich" nicht braucht (Pooltechnik, Hundedusche, WaMa und Trockner für Hundezeug . . . ) Läßt man das mal weg, wäre die Fläche m.E. als großzügig für den angedachten Zweck zu betrachten und könnte eigentlich noch etwas kompakter ausfallen. Insofern wage ich nochmals die Frage nach der Verhältnismäßigkeit aufzuwerfen und zu überlegen, ob man dafür nicht auch noch Platz im EG oder DG findet. Leider finde ich den Beitrag hier nicht mehr: es gab hier - wenn ich mich richtig erinnere - eine Bauherrschaft, die sehr bewußt den Wäscheraum neben SchlaZi und Bad ins DG gepackt haben, weil da die Wäsche den effektiv kürzesten Weg zurück in den Schrank hat. ;-) - Fand ich sehr gut und haben wir ähnlich - zwar im UG- gelöst: Waschküche neben SchlaZi, Ankleide und Bad. Vielleicht einfach mal mit den eigenen "Laufwegen" durchspielen, ob das eine Lösung sein kann. Und selbst wenn man zur Wäschespinne in den Garten wollte, wäre der Weg von oben doch gleich weit, wie vom Keller aus, oder? "So !"! ;-) und was die Einlagerung der "Feld-& Beetfrüchte" betrifft: Alternativ zum herkömmlichen würde ich mich mal über einen Erdkeller informieren. Erstens finde ich das System klasse, da im Grunde schon seit ewigen Zeiten bewährt, zudem evtl. im Rahmen der Gartenanlage auch im norddeutschem Flachland realsierbar und vielleicht sogar ein reizvoller Akzent im Garten. Anbei mal ein unwillkürlich ausgesuchter Link, der mir spontan ins Auge fiel, weil es Info und Preise zum Thema gibt, um sich mal ein erstes Bild zu machen. Vielleicht in Summe alles günstiger, als einen herkömmlichen Keller zu bauen. LG & schönes WE!...mehrFrage zur Beleuchtung in Wohnküche
Kommentare (15)So auf die Schnelle: 1) Das Hauptlicht ist das Orientierungslicht - bodennahe Wandleuchten, bevorzugt max. 5W Halogen (oder <0,7 W LED) - Abstand zueinander von 96 cm bei 800 cm Wandlänge - Schaltbar im Zugang und hinten zwischen den Fenstern --> geht nur bei wandhängendem Sideboard 2) Das Wohnlicht - schaltbare Steckdosen - Sideboard, Raumecken und seitlich vom Sofa - Schaltbar im Zugang und hinten zwischen den Fenstern 3) Der Essbereich - nur die Deckenleuchte - auch Raumlicht abgebend - überwiegend nach unten abstrahlend - Schaltung nur am Esstisch 5) Raumlicht Küche - 3 Deckenstrahler im Raster zugehörig zum Nutzlicht (6) - je 3 W LED - vom Zugang aus schaltbar 6) Nutzlicht Küche - 3 Deckenstrahler - Abstand zueinander von 66 cm bei 220 cm Zeile, Mittig der Zeile - je 5 W LED - schaltbar vom Zugang aus 7) Nutzlicht Spüle - 3 Deckenstrahler - Abstand zueinander von 60 cm bei 200 cm Zeile, Mittig der Zeile - je 3 W LED - (zu-)schaltbar von der Spüle aus, wird niemals vorher schon benötigt. ***** Damit ist über 1 oder 2 immer das wichtigste Licht zu schalten. Ob beim betreten des Raumes, oder wenn es langsam dunkel wird auch vom Wohnraum aus. die anderen Funktionsbereiche sind über (1) immer latent mutbeleuchtet, treten aber in den Hintergrund In der Küche ist 5 das Licht, um zB. am Herbst-Nachmittag die Sachen vom Einkauf zu verräumen. 6 ist das Arbeitslicht, ohne gleich "Flutlicht" im Raum zu haben, und das Spülenlicht (7) wird bei Bedarf zur Arbeit hinzugeschaltet. ***** Die Addition von Licht ist angenehmer, flächiger ausleuchtend und schattenfreier als eine Einzelleuchte. Zudem ergibt die Addition zweier Lichtkegel eine höhere Lichtabgabe als eine Einzelleuchte mit doppelter Lichtleistung. Das hilft hoffentlich weiter :) Herzlichen Gruß, Steffen Ganzer...mehrLichtkonzept für unseren Neubau
Kommentare (5)Eine gute Beleuchtung erfüllt eigentlich mehrere Voraussetzungen. Da ist zum einen das sanfte Orientierungslicht, das uns erlaubt zu erkennen, wohin wir laufen. Dieses bekommt als Gegenspieler das helle Raumlicht, so daß wir auch um Mitternacht die verlorene Kontaktlinse finden können, und dazwischen gibt es das Nutzlicht, das eher einer bestimmten Funktion zugeordnet ist. Die Positionierung der Schalter ist ebenfalls wichtig, und daß es zB. nie mehr als drei Schalter sind. Serienschaltungen (2 Tasten auf 1 Schalter) sollten auch immer eine nachvollziehbare Gruppe schalten, wie zB. Leselicht links und rechts am Bett. Schalter, die nicht einem Licht im inneren zugeordnet sind, sollten höher liegen (140 cm OKFF), wie zB. Außenbeleuchtung, Jalousiesteuerung, Thermostate, etc. So ist immer klar, welcher Schalter welche Funktionen hat, und welche eben nicht. Ein paar Beispiele finden sich hier, wo Fragesteller der Community sich schon vorab Gedanken gemacht haben, und die Community selbst dann eher ratgebende Kommentare dazu eingebracht haben. Und eine gute und vollständige Lichtplanung sollte ein Erstgespräch beinhalten, dann die Arbeit des Planers, der dann in einem zweiten Gespräch seine Ergebnisse präsentiert und durchspricht. In der Planung werden nur die Positionen der Leuchten geklärt und die Vorgaben, die die jeweilige Leuchte erfüllen muss (Raumlicht abgebend, Spotlight, Richtung des Lichtes, Helligkeit, Ein- oder Aufbauleuchte, etc..). Dafür benötigt man bei einem Projekt dieser Größe in der Summe ca. einen Arbeitstag Zeit. [hilfe-bei-grundbeleuchtung[(https://www.houzz.de/forum/hilfe-bei-grundbeleuchtung-lichtplanung-im-neubau-efh-dsvw-vd~5129811) [lichtplanung-einfamilienhaus[(https://www.houzz.de/forum/lichtplanung-einfamilienhaus-bitte-um-euren-rat-dsvw-vd~4778257?n=51) [led-strahler-beleuchtung?[(https://www.houzz.de/forum/led-strahler-beleuchtung-dsvw-vd~4626264?n=6)...mehrNeues Haus Bungalow - Elektroanlage
Kommentare (1)Naja, es gäbe da noch ein paar Anregungen in der Lichtplanung. Allein im Schlafraum ist das Szenario derzeit so: Raum betreten und Deckenlicht einschalten. Dann zum Bett gehen, dort das "Egoistenlicht" einschalten, zurück zur Tür, wo das Deckenlicht ausgeschaltet wird, dann ab ins Bett. Es wäre doch nett, dort mindestens ein sanftes Raumlicht zu haben, was sowohl von der Tür, als auch von jeder Bettseite aus schaltbar ist. Dazu eine Serienschaltung an der Tür für linkes und rechtes Egoistenlicht (Leselicht), die wiederum an der jeweiligen Bettseite aus zu schalten sind, und ganz am Ende natürlich auch das helle Raumlicht - das aber bitte nicht als Spot über dem Bett, sondern eher vor den Schränken platziert. Als Nice-to-have noch Schrank-Innenleuchten, die sich einschalten, wenn die Schränke geöffnet werden. So kann man ohne wach zu werden den Raum beleuchten, kann sich das eigene Bettlicht einschalten ohne den Partner zu stören, kann den Raum hell machen, um die Kontaktlinse zu finden und am Schrank seine Sachen raussuchen, ohne den Raum in Licht zu tauschen. Natürlich ist zu überlegen, ob das Leselicht über die Decke als Pendelleuchte über einem Nachttische versorgt wird, oder über einen Wandanschluß für eine Wandleuchte, oder über eine Schaltbare Steckdose? ***** Wenn alle anderen Räume Lichttechnisch ähnlich durchdacht werden, ist das ein Aufwand von ca. einem Tag, der von den ersten Überlegungen über die Ideen zu den Zeichnungen bis hin zur Kontrolle und Korrektur der Zeichnungen alles beinhaltet. Andere möglicherweise anzudenkenden Punkte: - Paniklicht? - Pos. der Sprechstelle? (Warum zur Tür laufen, wenn man sich doch am anderen Ende aufhält?) - Soundverteilung im Haus? (Lautsprecherkabel oder Funklösung?) - Vernetzung der Positionen zB. Rauchmelder mit Jalousiemotoren und Licht im Flur - Reed-Kontakte in den Fenstern für Zwangslüftung bei Ablufthaube und Kamin oder Einbruchmeldung oder Alarmanlage, etc... - (...) ***** Eine gute Beleuchtung erfüllt eigentlich mehrere Voraussetzungen. Da ist zum einen das sanfte Orientierungslicht, das uns erlaubt zu erkennen, wohin wir laufen. Dieses bekommt als Gegenspieler das helle Raumlicht, so daß wir auch um Mitternacht die verlorene Kontaktlinse finden können, und dazwischen gibt es das Nutzlicht, das eher einer bestimmten Funktion zugeordnet ist. Die Positionierung der Schalter ist ebenfalls wichtig, und daß es zB. nie mehr als drei Schalter sind. Serienschaltungen (2 Tasten auf 1 Schalter) sollten auch immer eine nachvollziehbare Gruppe schalten, wie zB. Leselicht links und rechts am Bett. Schalter, die nicht einem Licht im inneren zugeordnet sind, sollten höher liegen (140 cm OKFF), wie zB. Außenbeleuchtung, Jalousiesteuerung, Thermostate, etc. So ist immer klar, welcher Schalter welche Funktionen hat, und welche eben nicht. Hier ein paar Links zu ähnlichen Diskussionen: [hilfe-bei-grundbeleuchtung[(https://www.houzz.de/forum/hilfe-bei-grundbeleuchtung-lichtplanung-im-neubau-efh-dsvw-vd~5129811) [lichtplanung-einfamilienhaus[(https://www.houzz.de/forum/lichtplanung-einfamilienhaus-bitte-um-euren-rat-dsvw-vd~4778257?n=51) [led-strahler-beleuchtung?[(https://www.houzz.de/forum/led-strahler-beleuchtung-dsvw-vd~4626264?n=6) Herzliche Grüße, Steffen Ganzer...mehrankestueber
vor 2 JahrenTimo Becker
vor 2 Jahren
Sandra
vor 2 Jahrenankestueber
vor 2 JahrenSandra
vor 2 Jahren
PRORaumagentur ArteFakt
vor 2 JahrenTimo Becker
vor 2 Jahren- PRO
Raumagentur ArteFakt

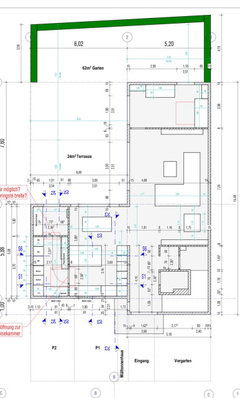

vor 2 JahrenZuletzt geändert: vor 2 JahrenHier mal ein Beispiel einer der letzten Lichtplanungen. Jedem Schalter ist eine Nummer zugeordnet (in 10er Schritten je Raum) dem bestimmte Leuchten mit gleicher Nummer zugeordnet sind. Manche Brennstellen snd von verschiedenen Positionen aus geschaltet.
Grundsätzlich besitzt ein Raum mehrere Zonen. So ist im Wohnraum die Sitzgruppe eine Zone. Der Bereich mit TV oder Bücherregalen bildet eine zweite Zone. Das Lciht gilt es so zu verteilen, daß es den einzelnen Zonen zugeordnet werden kann, oder eben die Zonen miteinander verbindet.
Jede Schaltergruppe sollte auch idealerweise einem Bereich zugeodnet sein. Nur so ist Gewährleistet, daß man intuitiv immer den richtigen Schalter bedient. In guten Hotels kann man oft diese wunderbare Erfahrung machen.
Das Obergeschoss in diesem Beispiel ist mit einem offenen Walmdach geplantBad
Hinter der freistehenden Wanne sind 4 bodennahe Leuchten vorgesehen, deren Licht versteckt um die Wanne herum kommt und nur den Boden sanft aufhellt. Dies ist das sanfte Orientierungslicht. Die Wände bleiben weitestgehend dunkel, aber ich kann sehen, wohin ich trete.
Wenn's etwas mehr sein darf, dann kann die durchgehende Shampoonische ebenfalls erhellt werden. Das Lciht fängt sich dann in der Nische und bildet ein Lcihtbild im Raum. Nur wenig Licht geht über die Nische hinaus bis auf den Boden. So kann man am Morgen langsam unter der Dusche wach werden.
Wenn's richtig hell werden soll, werden die Deckenpendel (62) eingeschaltet, deren Glaszylinder unter der Blechhaube das Licht seitlich und nach unten abstrahlen und Wände und Boden gleichermaßen erhellen. Durch ihre Lcihtabstrahlung wird in dem offenen Dachraum quasi eine künstlcihe Decke aus der Trennung von Lciht und Schatten eingezogen, was den Raum propotional angenehmer macht, ohne seine nahezu sakrale Größe (Höhe) zu verbergen.
Zusätzlich gibt es noch das "Arbeitslicht" am Spiegel. In diesem Fall sind es Pendelleuchten auf Augenhöhe, die allseitig ihr Lciht abgeben. Schattenfrei, gleichmäßig und die gesamte Waschplatz-Seite hell erleuchtend.
Mit den 4 Lichtquellen lassen sich 8 verschiedene Szenarien bilden, je nachdem welche Stimmung ich gerade suche.
Flur
Im Flur kann ich von jeder Zimmertür aus das Orientierungslicht schalten. Es wird über den oberen, den wichtigen Schalter bedient. Dabei handelt es sich um die gleichen bodennahen Leuchten mit geringer Leuchtkraft, wie sie schon hinter der Wanne eingesetzt sind. Sie beleuchten den Boden und ihr Lciht reflektiert an der gegenüberleiegenden Wand in den Raum hinein.
Der untere Schalter im Flur schaltet das helle Licht ein, das in diesem Fall von 2x3 Wand-Deckenfluter in 250 cm Höhe kommt, die den offenen Dachraum und das Oberlicht beleuchten.
Schlafraum
Die Ankleide wird nur auf besondere Anforderung beleuchtet, so daß der Schalter NICHT an der Tür zu finden ist. Da ein Automatiklicht in jedem Schrank sich einschaltet, sobald die Türen geöffnet werden ist ein helleres Licht hier auch meist obsolet.
An der Tür zum Flur dagegen ist das Hauptlicht (40), das sanfte und wohnliche Orientierungslicht. In diesem Fall eine Stehleuchte in der Raumecke gegenüber des Bettes und ihr Pendant als Tischleuchte in der Ecke der Ankleide.
Die mittleren Schalter steuern die "Egoistenlampen". Meist bekannter als "Nachttischlampen". An der Tür noch eine Serienschaltung (2 Schalter in einem Rahmen), am Bett dagegen aufgesplittet. Links kann ich das sanfte Licht und mein Egoistenlicht schalten, rechts das sanfte Raumlicht und das andere Egoistenlicht.
Das helle raumlciht kommt in diesem Beispiel aus zwei Wandleuchten über dem Durchgang zwischen Schlafraum und Ankleide aus 220 cm Höhe mit nach unten gerichtetem, breit abstrahlenden Licht.
Die (150) schaltet Steckdosen auf dem Balkon vor den Fenstern.
*****
Übertragen auf Ihren zweiten Vorschlag würde ich die Beleuchtung noch einmal auf ihre Zuordnung zu den Funktionsbereichen untersuchen.
Der Eingang zB. ist dunkel. Wenn sie Ihren Gästen die Tür öffnen, sind Sie selbst im Schatten, während hinter Ihnen die Garderobe voll ausgeleuchtet ist.
Die Wirkung von Licht ist ebenfalls zu bedeneken. wenn Sie im Ecke Wohnraum / Essraum je ein Downlight an der Wand setzen, wird bei der angedachten Aufteilung eine asymmetrische Lichtkegel-Verteilung immer irritieren.
Auch das Orientierungslciht im Küchensockel der Insel würde nur die Wollmäuse beleuchten, den Raum aber technisch und dunkel belassen, wenn Sie vom Sofa aus hinschauen.
Hinterfragen Sie hier und da auch die Notwenigkeit einiger Leuchten. zB. ob in Ankleide und Schlafraum wirklich die Notwendigkeit gegeben ist, den Durchgang hell zu erleuchten?
Die Orientierungsleuchten im Flur gleichen eher einer Notbeleuchtung als einem Begleiter. Zu monoton, zu viel und vor allem leuchten sie zu viel auf der Wand gegenüber an, was doch eigentlich wegzublenden ist.
Im Bad sind gute Ansätze, aber auch hier fehlt die Zonierung und die es ist für die jeweiligen Erfordernisse nicht das richtige Licht gegeben. zB. kann das Das Arbeitslicht am Spiegel nie ein Streiflicht auf der Wand von oben kommend sein. Mit Glück macht es einen hellen Waschtisch, doch gebraucht wird das Licht im Gesicht, das wir im Spiegel sehen.
Ähnliches gilt für die Ankleide. Suchen Sie lieber das wohnliche, nicht das technisch mögliche. Es soll doch kein Showroom, sondern Ihr Zuhause werden ;-)
Auf der Terrasse sollte das Licht also besser etwas bestimmtes (Bepflanzung) in Szene setzen, und nciht nur gleichmäßig verteilt sein. Eine Ringleitung mit zwei Stromkreisen und regelmäßigen Abgriffen in Form von Doppelsteckdosen für die Spätere Nutzung von kabelgebundenen Strahlern mit Erdspieß wäre da ein Ansatz.
Spielen Sie viel mehr mit Licht und unterscheiden Sie funktionales und dekoratives Licht. Es macht viel mehr Spaß die geplanten Räume mit Licht in Szene zu setzen und zu gestalten, als das Licht selbst zu propagieren.
Nehmen Sie sich Zeit, jeden Raum gedanklich zu nutzen und schauen Sie sich in Gedanken im Raum um. Was wollen sie in Szene setzen, was lieber im Schatten lassen? Das kostet Zeit, aber es lohnt sich :-)
Timo Becker
vor 2 Jahren- PRO
Raumagentur ArteFakt
vor 2 JahrenDaß jede unserer Entscheidungen einige Konsequenzen hat macht es wirklcih nicht leichter und zeigt auch auf, wie viele Überlegungen hinter einem schlüssigen Konzept stehen. Hier im Forum bleibt uns leider gar nicht diese Zeit eine solche Ausarbeitung zu leisten.
Beim Eingang habe ich zwei Anforderungen: Selbt nach Hause kommen oder Besuch empfangen. Selbst würde ich mir wohl eher das sanfte Licht einschalten, dessen Ausläufer auch die Garderobe mitnehmen. Ich kenne mich ja in den eigenen Räumen aus. Wandleuchten sind hier sicher gut geeignet. Zwar habe ich dann unter dem Sideboard einen Schlagschatten, doch das von den Wänden reflektierte Lciht gibt genug ab. Für Gäste dagegen würde ich mehr Licht anbieten, damit diese sich zurechtfinden.
Sanftes Licht in der Lebensebene würde ich sicherlich anders gestalten, doch spontan habe ich noch keine Idee. Dazu müsste ich mich intensiver mit dem Entwurf auseinandersetzen. Ebenso ist die Frage nach dem sanften Licht in der Küche durchaus berechtigt, jedoch nicht spontan zu beantworten.
In meinem Beispiel handelt es sich um Stufenleuchten, um Schlagschatten zu vermeiden. Auf der geraden Ebene eines Flures braucht es da nur bedingt, daher mein Einwand.
Haus N. - Köln · Mehr InfoIn diesem Beispiel habe ich es tatsächlich so eingesetzt, daß die bodennahe Beleuchtung (links im Bild) die (Küchen-)Tür einrahmt und das Licht auf die Wand bzw. in das Treppenauge gegenüber trifft. Bei Ihnen würde damit ich nur die Zimmertüren anleuchten - hell aber ohne wohnliches Ambiente. Da gibt es sicherlich andere Möglichkeiten.
Doch wie gesagt sind hier im Forum die zeitlichen Ressourcen eingeschränkt. Einen einzelnen Raum genauer durchzuplanen wird sicher mal klappen, doch für ein gesamtes Lichtkonzept das sich wie ein roter Faden durch die Räume zieht kann ich an dieser Stelle leider nur eher allgemeine Hinweise zur (Denk-)Richtung geben.
