Wie funktioniert ein Eisspeicher?
Heiß auf Eis: Wie man die Sommersonne speichern und im Winter zum Heizen nutzen kann
Eva Bodenmüller
30. Juni 2023
Houzz Deutschland Contributor. Freie Autorin mit Faible für Architektur und Technik, Garten und Kulinarik
Houzz Deutschland Contributor. Freie Autorin mit Faible für Architektur und Technik,... Mehr
Bei regenerativen Energiequellen wie Wind und Sonne wird oft bemängelt, dass sie nicht auf Abruf verfügbar sind. Und Speichern ist nicht ganz trivial. Schon die Schildbürger mussten erfahren, dass sich Sonne nicht einfach in Eimern ins Haus tragen lässt. Was also tun? Eine Möglichkeit, aus der Sonne gewonnene Energie zeitverzögert zu nutzen, sind Eisspeicher und die daraus resultierenden Eisspeicherheizungen. Wie aber funktionieren Eisspeicher? Wo liegen ihre Vorteile, wo mögliche Nachteile? Und für wen lohnen Eisspeicher sich tatsächlich?

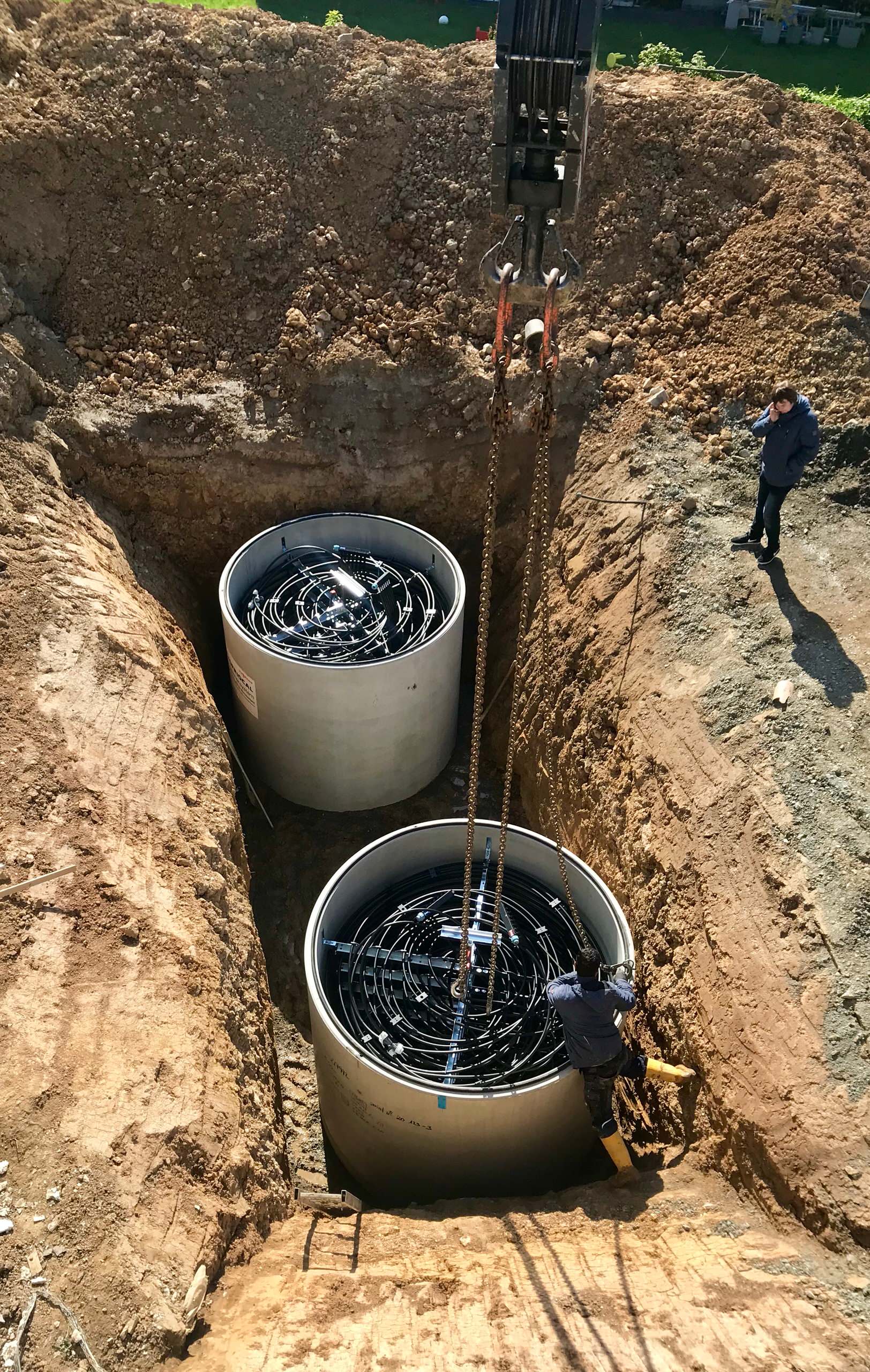

Aufbau von Eisspeichern. Der eigentliche Eisspeicher besteht aus einer Zisterne, meist aus Beton, die im Boden vergraben ist. Mehr als vier Meter tief muss das nicht sein. In der Zisterne befinden sich Rohre, in denen eine frostsichere Flüssigkeit zirkuliert. Der Eisspeicher selbst ist mit Wasser gefüllt. Eine Isolierung ist nicht notwendig, da das Wasser kälter als die Umgebung ist und daher keine Wärme verloren geht. Teil des Eisspeichers sind zudem ein Entzugswärmetauscher und ein Regenerationswärmetauscher.

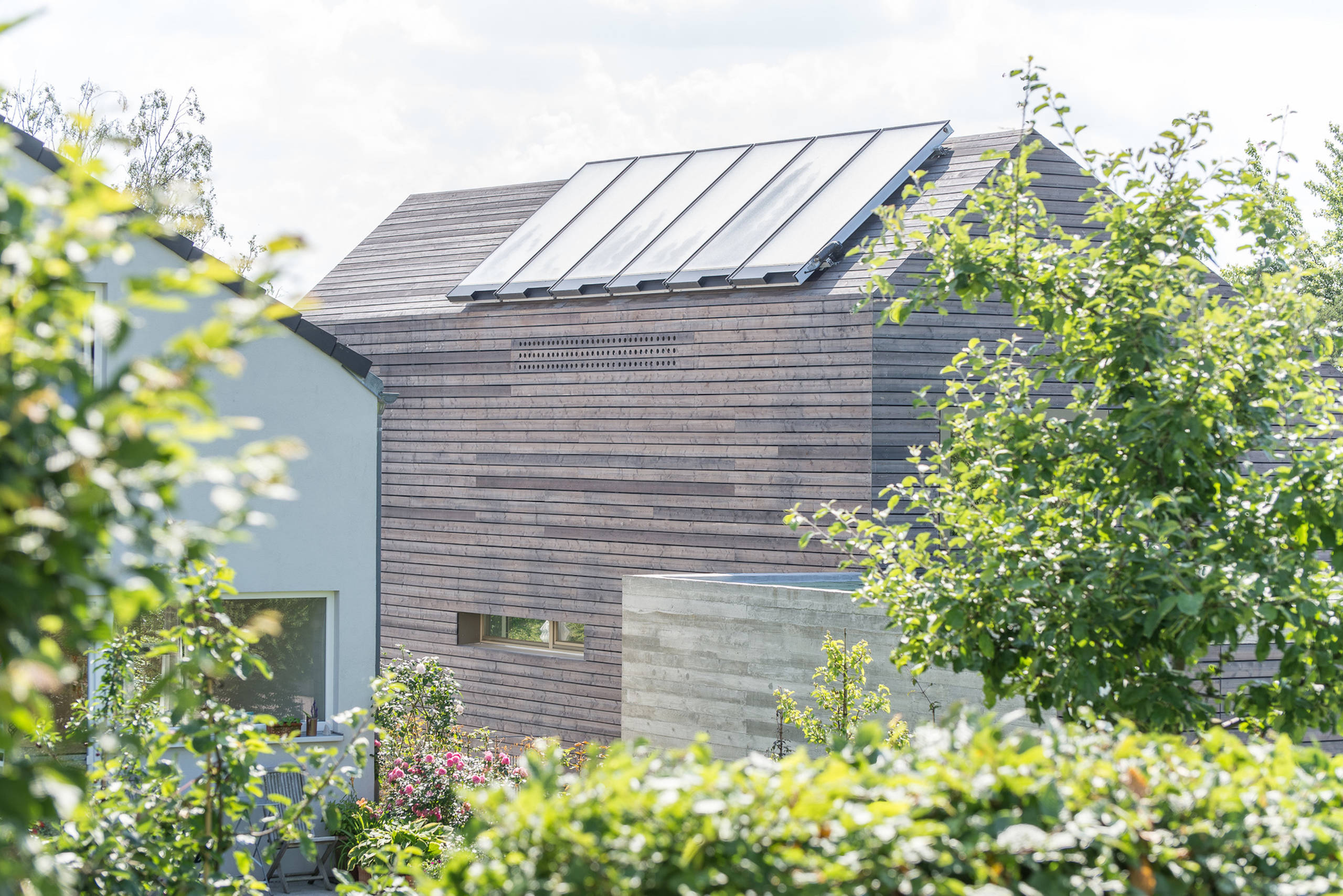

Mit den Solarhybridkollektoren auf dem Dach dieses Hauses in Esslingen (Architekturbüro msm Schneck) werden eine Wärmepumpe und ein zugehöriger Eisspeicher betrieben
Wie funktionieren Eisspeicher? Der Eisspeicher ist nicht die eigentliche Heizung, sondern dient dazu, Wärmeenergie längerfristig zu speichern. Er kann also die im Sommer gewonnene Wärme einlagern, die dann im Winter zum Heizen genutzt werden kann. Während der Heizperiode wird dem Wasser im Speicher über einen Entzugswärmetauscher Wärme entzogen. Bei diesem Prozess kühlt das Wasser langsam ab und wird zu Eis.
Der Entzugswärmetauscher leitet die Wärme an eine Wärmepumpe weiter, die sie zum Heizen und zur Warmwasserbereitung nutzt. Auch die Wärme, die während der Eiskristallisation frei wird, kann über die Wärmepumpe zum Heizen genutzt werden.
Das gefrorene Wasser wird über einen Regenerationswärmetauscher wieder aufgetaut. Er erhält seine Wärme aus der Umgebung und durch Solarthermie. Dies geschieht vor allem im Sommer, bei hoher Sonneneinstrahlung. Da der Eisspeicher nicht gedämmt ist, kann auch das umgebende Erdreich zur Regeneration und dem Schmelzen des Eises beitragen.
Besonders effizient ist der Eisspeicher in Kombination mit einer reversiblen Wärmepumpe, die im Sommer auch zum Kühlen eingesetzt werden kann.
Wie funktionieren Eisspeicher? Der Eisspeicher ist nicht die eigentliche Heizung, sondern dient dazu, Wärmeenergie längerfristig zu speichern. Er kann also die im Sommer gewonnene Wärme einlagern, die dann im Winter zum Heizen genutzt werden kann. Während der Heizperiode wird dem Wasser im Speicher über einen Entzugswärmetauscher Wärme entzogen. Bei diesem Prozess kühlt das Wasser langsam ab und wird zu Eis.
Der Entzugswärmetauscher leitet die Wärme an eine Wärmepumpe weiter, die sie zum Heizen und zur Warmwasserbereitung nutzt. Auch die Wärme, die während der Eiskristallisation frei wird, kann über die Wärmepumpe zum Heizen genutzt werden.
Das gefrorene Wasser wird über einen Regenerationswärmetauscher wieder aufgetaut. Er erhält seine Wärme aus der Umgebung und durch Solarthermie. Dies geschieht vor allem im Sommer, bei hoher Sonneneinstrahlung. Da der Eisspeicher nicht gedämmt ist, kann auch das umgebende Erdreich zur Regeneration und dem Schmelzen des Eises beitragen.
Besonders effizient ist der Eisspeicher in Kombination mit einer reversiblen Wärmepumpe, die im Sommer auch zum Kühlen eingesetzt werden kann.
Dieses Architektenhaus wird beheizt mit der Eisspeicherheizung Solaera mit Unterstützung durch Photovoltaik
Vorteile von Eisspeichern
Nachteile von Eisspeichern
Vorteile von Eisspeichern
- Wärme kann fast verlustfrei gespeichert werden.
- Der Prozess des Phasenübergangs von flüssig zu fest kann permanent wiederholt werden.
- Höhere Speicherkapazität als Wasserspeicher.
- Die Energiemenge des Phasenübergangs von Eis zu Wasser reicht aus, um Wasser von null auf achtzig Grad zu erhitzen.
- Der Eisspeicher kann im Sommer für die natürliche Kühlung genutzt werden.
- Der Strombedarf ist gering, da nur die Wärmepumpe mit Strom betrieben werden muss.
- Der Speicher selbst muss nicht gedämmt werden.
- Eisspeicher sind im laufenden Betrieb sehr günstig.
- In der Regel sind Eisspeicher nicht genehmigungspflichtig.
Nachteile von Eisspeichern
- Die Anschaffungskosten liegen im fünfstelligen Eurobereich.
- Es wird relativ viel Platz für den Eisspeicher benötigt, da für 10 Kilowattstunden Heizleistung ein Speichervolumen von 10 Kubikmetern benötigt wird.
- Das Fassungsvermögen des Eisspeichers muss auf die Größe des Gebäudes abgestimmt sein.
- Die Nutzung des Eisspeichers ist nur mit einer Wärmepumpe möglich, und die benötigt Strom.
- Ein Eisspeicher und die daraus resultierende Eisspeicherheizung sind eine komplexe Anlage, in dem ein ausgeklügeltes Lade- und Entladesystem mit verschiedenen Wärmetauschern installiert werden muss.

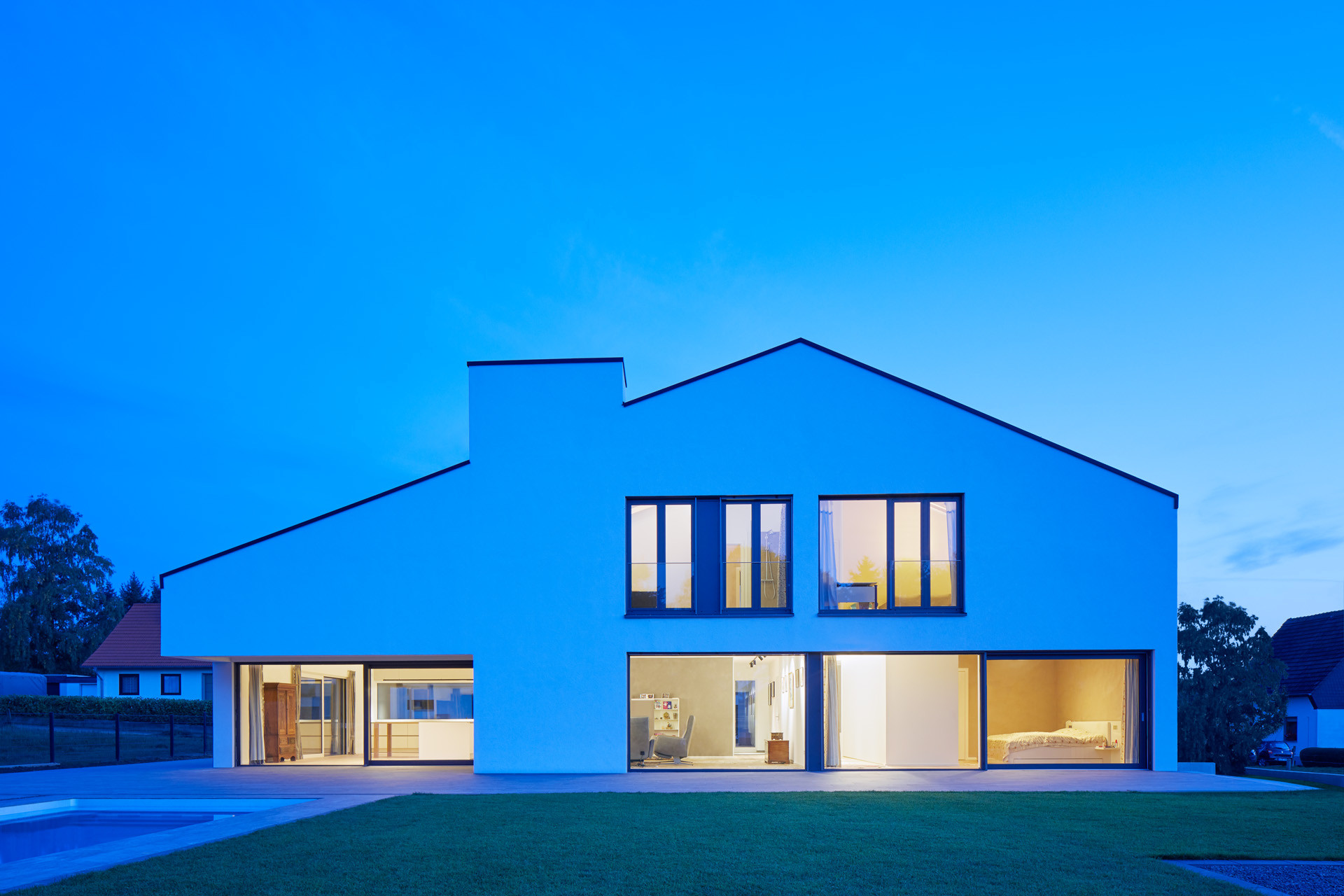

Dieses Haus von Klaus Mäs Architektur wird mit einem Eisspeicher von Viessmann betrieben.
Was kostet eine Eisspeicherheizung? Für den Bau der Zisterne und die zugehörige Technik fallen rund 10.000 Euro an. Hinzu kommen Kosten für eine Luft-Wasser-Wärmepumpe, die idealerweise mit selbst produziertem Solarstrom läuft.
Im Betrieb fallen nur die Stromkosten für die Wärmepumpe an. Die Heizkosten können sich damit auf 3 Euro pro Quadratmeter und Jahr reduzieren – immer vorausgesetzt, das Heizsystem ist optimal eingestellt und das Haus gut gedämmt. Wartungskosten für den Eisspeicher selbst fallen nicht an.
Fazit. Für ein Einfamilienhaus eignet sich eine Eisspeicherheizung nur, wenn ausreichend Fläche vorhanden ist, das Haus selbst gut gedämmt ist und möglichst nicht viel Fläche beheizt werden muss. In der Regel werden Eisspeicherheizungen auch aus Kostengründen so angelegt, dass sie mehrere Wohneinheiten versorgen können. Das sind etwa Mehrfamilienhäuser; aber es ist auch denkbar, dass eine Anlage mehrere Einfamilienhäuser bedient.
Finden Sie hier Fachleute für Planung und Einbau von Energietechnik
Was kostet eine Eisspeicherheizung? Für den Bau der Zisterne und die zugehörige Technik fallen rund 10.000 Euro an. Hinzu kommen Kosten für eine Luft-Wasser-Wärmepumpe, die idealerweise mit selbst produziertem Solarstrom läuft.
Im Betrieb fallen nur die Stromkosten für die Wärmepumpe an. Die Heizkosten können sich damit auf 3 Euro pro Quadratmeter und Jahr reduzieren – immer vorausgesetzt, das Heizsystem ist optimal eingestellt und das Haus gut gedämmt. Wartungskosten für den Eisspeicher selbst fallen nicht an.
Fazit. Für ein Einfamilienhaus eignet sich eine Eisspeicherheizung nur, wenn ausreichend Fläche vorhanden ist, das Haus selbst gut gedämmt ist und möglichst nicht viel Fläche beheizt werden muss. In der Regel werden Eisspeicherheizungen auch aus Kostengründen so angelegt, dass sie mehrere Wohneinheiten versorgen können. Das sind etwa Mehrfamilienhäuser; aber es ist auch denkbar, dass eine Anlage mehrere Einfamilienhäuser bedient.
Finden Sie hier Fachleute für Planung und Einbau von Energietechnik
Du brauchst Rat? Houzz-Nutzer antworten!
Ähnliche Artikel
Innenausbau
Wie funktioniert das Heizen mit Fernwärme?
Von Eva Bodenmüller
Wärme nutzen, die nicht im eigenen Haus produziert wird – wie geht das? Und ist das überhaupt sinnvoll?
Zum Artikel
Haustechnik
Wie sinnvoll ist ein eigenes Blockheizkraftwerk?
Von Eva Bodenmüller
Wärme und Strom vom eigenen Blockheizkraftwerk? Vor- und Nachteile der Kraft-Wärme-Kopplung für den Hausgebrauch
Zum Artikel
Nachhaltig bauen
Was ist eigentlich … Energieautarkie?
Von Eva Bodenmüller
Was steckt hinter dem Begriff zur Energiewende? Und wie lässt sich Energieautarkie für ein Wohnhaus erreichen?
Zum Artikel
Nachhaltig bauen
Sind energieautarke Häuser möglich – und sinnvoll?
Von Eva Bodenmüller
Interview mit Energie-Visionär Timo Leukefeld, wie Sie unabhängiger von Energie werden
Zum Artikel
Einrichtungstipps
Heizkörper verkleiden – Tipps & heiße Lösungen
Von Alexandra Oertel
Unansehnliche Heizkörper können Sie hinter einer Verkleidung verschwinden lassen. Worauf Sie dabei achten sollten
Zum Artikel
Heizung, Kamin & Ofen
Feuer gefangen! Die 10 beliebtesten Kaminecken der Houzz-User
Von Thomas Helbing
Zündende Ideen für mehr Gemütlichkeit in den eigenen vier Wänden mit knisterndem Kaminfeuer
Zum Artikel
Leben & Alltag
Das große Spar-ABC: So setzen Sie Ihr Haus auf Energie-Diät
Von Thomas Helbing
Energie sparen freut die Umwelt und das eigene Portemonnaie. Tipps von A wie Abdichten bis Z wie Zimmerpflanzen
Zum Artikel
Heizung, Kamin & Ofen
So machen Sie Kamin und Ofen winterfit
Von Frauke Gans
Über den Sommer oft vergessen, schlägt spätestens im Herbst die Stunde für die Kaminpflege. Was jetzt zu tun ist …
Zum Artikel
Haustechnik
Gasheizung optimieren & sparen – Tipps von der Energieexpertin
Von Thomas Helbing
Gas wird immer teurer. Mit einfachen Maßnahmen lässt sich der Verbrauch der Heizung aber senken
Zum Artikel
Die Aussage

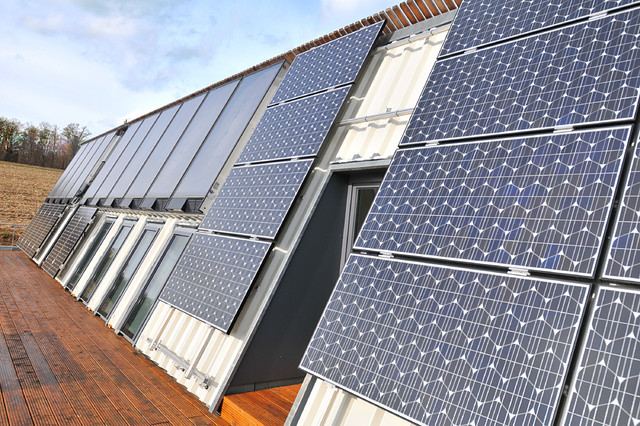

"Das dritte Foto zeigt eine Photovoltaikanlage, das hat nichts mit dem Thema zu tun."
